1、單警裝備解決方案
我公司經過多方考察和市場調研，結合多個分局項目實際需求，通過最新的物聯網技術與無線射頻技術，自主研發了一套單警裝備管理系統，系統集合裝備柜管理、人員管理、裝備存儲、裝備充電、裝備監測等多功能于一體；實現了裝備管理的規范化、流程化、可追溯等特點；
單警裝備柜項目建設基于公安內網運行，主要技術包含物聯網技術、照片抓拍技術、RFID無線射頻技術、傳感器技術、自動控制技術、數據庫技術、安全技術等多種先進技術。

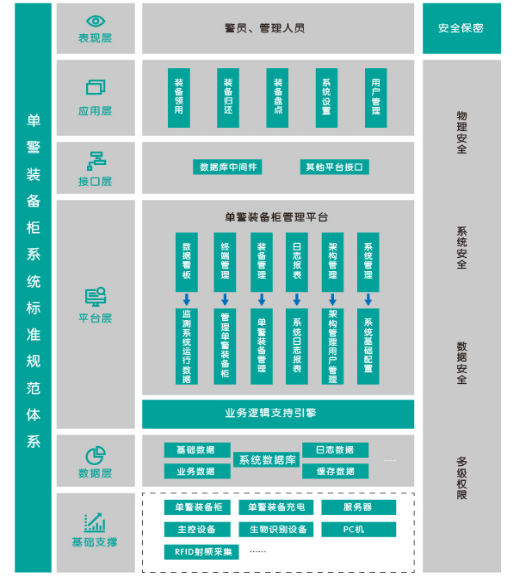

2、單警裝備柜管理系統架構

單警裝備柜管理由管理平臺、中間件、終端控制系統以及終端設備構成。
管理平臺部署運行在市局/分局服務器，主要為提供工作看板、裝備管理、終端管理、日志報表、組織架構管理、用戶管理、系統管理、基礎數據等業務功能；
中間件部署運行在市局/分局服務器，主要提供通信服務、接口服務、數據服務等業務邏輯，接收終端的連接和處理數據交互，接收管理平臺的連接以便對終端進行遠程操作，視頻數據解析處理等；
終端控制系統（單警裝備柜操作系統）運行在單警裝備柜，主要提供流程交互、警員身份驗證、管理員系統管理、裝備盤點等操作，通過中間件與系統數據通訊。

3、單警裝備柜管理系統性能

3.1 軟件兼容性

系統符合國產化兼容要求，能夠部署在國產化軟硬件環境下，支持國產Linux操作系統服務器，如中標麒麟、銀河麒麟等國產操作系統，國產龍芯、申威等硬件服務器，為后期的國產化硬件升級做好兼容；

3.2 硬件國產化

硬件從結構設計、PCB設計、驅動程序開發，均為自主開發，主要核心硬件都是國產化。

4、單警裝備柜管理平臺功能

4.1 平臺軟件簡介

平臺軟件可以運行于Linux、Windows等各種操作系統，支持跨平臺。平臺軟件程序基于JVM虛擬機，使用Java語言開發。數據庫支持MySQL開源版本、國產達夢數據庫等，平臺軟件具有完全的自主知識產權。

4.2 平臺軟件概述

單警裝備柜管理平臺是管理機構建設的核心系統，通過系統集成、信息采集、大數據分析、數據圖形化等技術方式，將分散在各個單位的單警裝備柜進行整合，統一管理。建立操作簡便、展示直觀和運行高效的單警裝備柜信息化應用平臺，實現裝備管理、裝備盤點的智能化運轉。
通過平臺的建設，建立數據匯聚標準，實時采集各單位單警裝備柜系統數據，形成數據匯聚節點，便于市局/分局管理人員監測各單位警員出警時裝備領用、裝備歸還情況，通過數據分析，可規范單警裝備佩戴和使用情況。

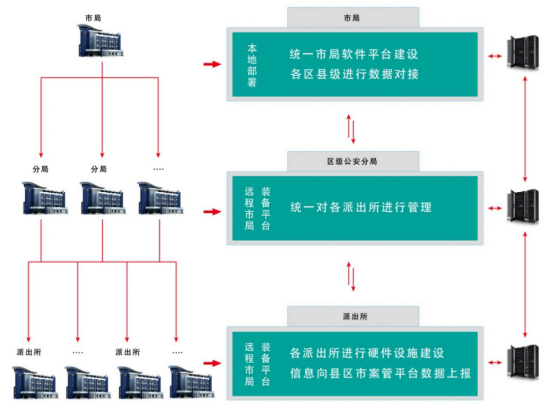

4.3 平臺拓撲圖

5、單警裝備柜終端系統功能

5.1 終端系統簡介

軟件程序主要基于開源框架構建，終端控制系統軟件運行于自定義Linux操作系統，基于開源Linux內核版本。終端控制系統軟件程序基于Qt框架，使用C++語言開發，終端控制系統軟件具有完全的自主知識產權。

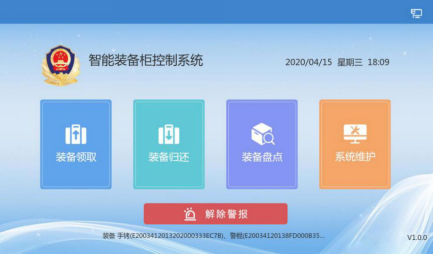

5.2 主界面顯示功能

主界面顯示功能包含：
菜單欄（裝備領取、裝備歸還、裝備盤點、系統維護）；
主功能區（警徽、系統版本、日期、時間等）；
告警區（網絡異常報警、裝備異常報警）；

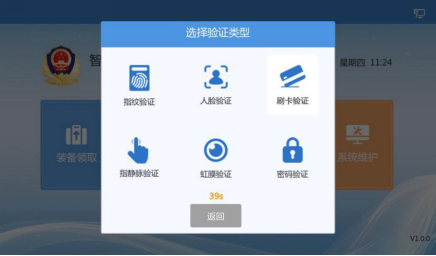

5.3 警員身份識別

單警裝備領用歸還裝備需驗證警員身份信息，身份驗證方式可選用指紋識別、人臉識別、指靜脈識別等功能；


5.4 備用密碼

每個警員固定使用一個箱格，系統配置時可設置備用密碼，標配驗證功能無法正常使用時，還可選擇備用密碼操作使用，不影響正常裝備使用，備用密碼使用需要驗證警號、密碼；

5.5 裝備領取

屏幕點擊“裝備領用”--驗證警員身份—驗證通過選擇要領取的裝備—打開箱格取出裝備—關閉箱門系統自動檢測領用裝備明細—領用完成。
選擇要領用的裝備與取出裝備不符，裝備領用不成功。

5.6 裝備歸還

屏幕點擊“裝備歸還”--驗證警員身份—驗證通過選擇要歸還的裝備—打開箱格存入裝備—關閉箱門系統自動檢測歸還裝備明細—歸還完成。
選擇要歸還的裝備與存入箱格的裝備不符，歸還不成功。

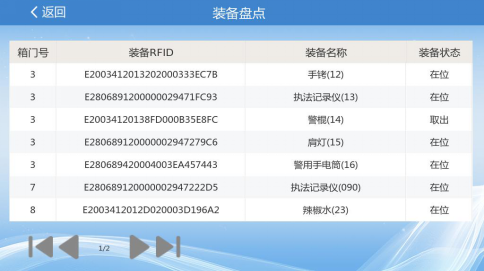

5.7 裝備盤點

單警裝備采用RFID無線射頻技術，可實時監測單警裝備在位情況，管理員可根據單位要求，定期對單警裝備進行盤點上報，盤點時確保箱內裝備在位，點擊屏幕“裝備盤點”，系統自動將單警裝備信息上傳至管理平臺，完成定期盤點；
單警裝備使用中或丟失，需在平臺管理人員核查異常裝備時說明情況；
平臺管理員導出每個單位盤點表，如盤點出現裝備缺少，逐一對各單位核查，保障裝備及時補齊，不影響正常出警。

6、單警裝備柜使用流程

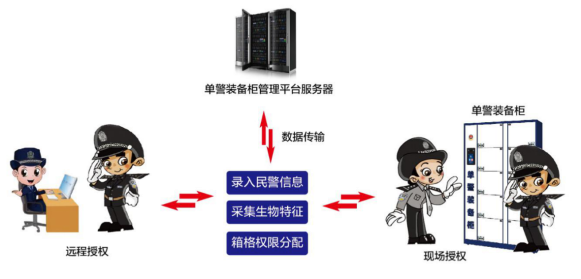

 6.1 警員信息采集流程

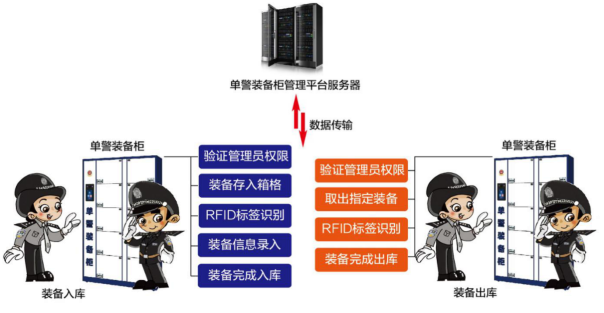

 6.2 裝備出入庫流程

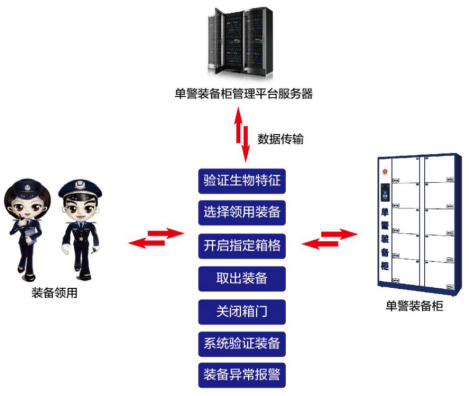

 6.3 裝備領用流程

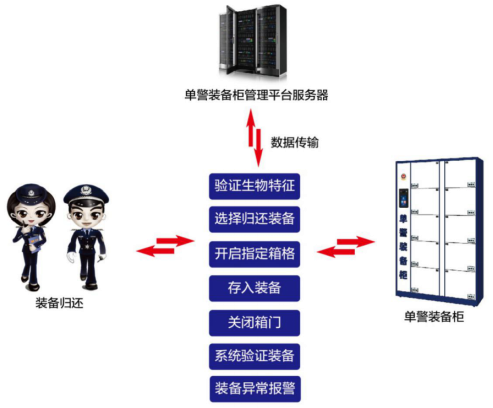

 6.4裝備歸還流程

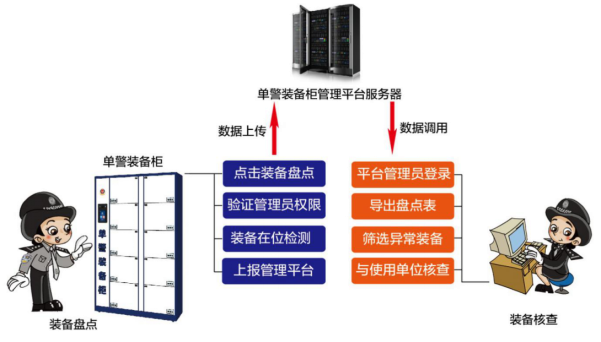

 6.5 裝備盤點流程

7、單警裝備柜硬件

單警裝備柜由金屬柜體、7英寸觸摸主控、人像抓拍攝像頭、生物識別、鎖控主板、電控鎖、單警裝備充電、配電箱（電源、電源開關、空開、UPS備用電源等）、多種線束等組合而成。

序號	硬件名稱	配置描述
1	主控制板	ARMcortex-A7 4核主頻1.2G，ARM嵌入式操作系統（Linux），低功耗，發熱量小，滿足7×24小時開機使用；
2	RFID讀寫器	讀寫器采用回波抵消技術，具有優異的射頻性能，可在各種環境下穩定工作。配合8dBi天線時，讀標簽距離在8米以上；優良的多標簽防碰撞算法，標簽盤存速度大于400tags/s； 頻率特征：FCC（NA，SA）902-928MHz，SRRC-MII(P.R.China)920-925MHz，ETSI（Europe）865.7-867.5Mhz
3	RFID天線	雙饋點陶瓷天線4.5dBi，射頻范圍902-928MHz，超高頻圓極化天線，具有RHCP三種極化方式，與平臺交互低，接近用戶時產生的失諧可忽略不計；
4	鎖控板	ARMcortex-M048M，MOS控制，支持狀態反饋，RS485級聯技術，采用優質濾波電感防止電磁干擾；支持多塊鎖控板級聯使用，最多級聯32塊；
5	電控鎖	獨立自動彈出式電控鎖。每一把鎖都有獨立的ID識別碼，由系統發送特定加密命令開鎖，電控鎖使用壽命≥50萬次，電控鎖設置有狀態輸出監測信號，用于監測箱門開啟和關閉狀態。
6	電容觸摸屏	7英寸電容觸摸顯示器，分辨率1024x600，LED背光，亮度250cd/m2，對比度1000:1，觸摸響應時間≤5ms，最小觸摸體10mm，支持待機模式，長時間無人操作自動待機，觸摸顯示屏喚醒，毫秒級響應；
7	生物識別（選配）	1. 生物識別技術采用電容指紋生物識別，指紋識別可識別脅迫指紋，指紋特征錄入時，可以標記是否為脅迫，如使用脅迫特征進行驗證無效，支持1:1,1:N數據對比； 2. 人臉識別采用300萬像素寬動態攝像頭，自動校正光線明亮度，同時具備6個LED補光燈，1個光線感應，光線較暗可自動啟動補光功能，識別最大距離800mm。
8	人像抓拍攝像頭（選配）	高清130萬像素彩色攝像頭，攝像角度大于90度，帶紅外夜視，有人操作柜體時，系統會自動監控和抓拍；

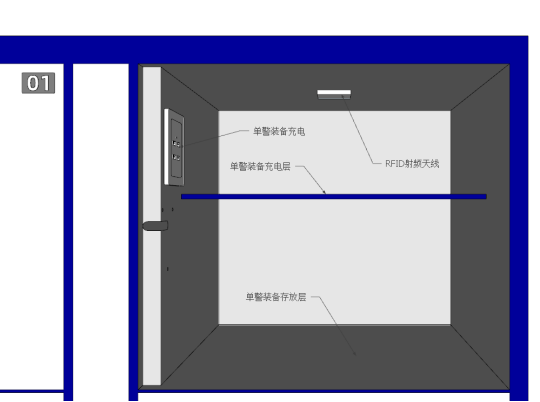

9	單警裝備充電模塊	每個箱格內部安裝一個充電模塊，充電模塊具備4個USB充電口。每個充電口輸出一個充電線，強光手電、肩燈、警務通使用3個Micro USB接口。 執法記錄儀采用Mini USB或TYPE-C接口，預留一個USB接口。 警用對講機采用AC220V電源，考錄到安全，不在柜內充電。
10	配電箱	12V電源，內置UPS充放電路，市電、備用電源切換，RS485通訊接口4個，RJ4510/100M接口2個，空氣開關電源線1個；
11	UPS備用電源	鋰電備用電源，斷電正常使用3小時以上
12	電氣參數	電源220V輸入，帶漏電保護器，功耗：60W；工作溫度：0℃--45℃；工作濕度：20%-80%；
13	柜體參數	柜體采用1.0mm天鋼/首鋼優質鍍鋅板，鍍鋅板表面抗氧化能力強，能加強零件的抗銹蝕穿透能力，確保長期使用不易生銹； 柜體表面采用環保靜電噴塑，顏色可選； 箱門、柜體底部、頂部等特殊部位進行加強筋處理抗撞擊變形； 箱門安裝亞克力卡槽，可標識單位名稱或人員名稱；

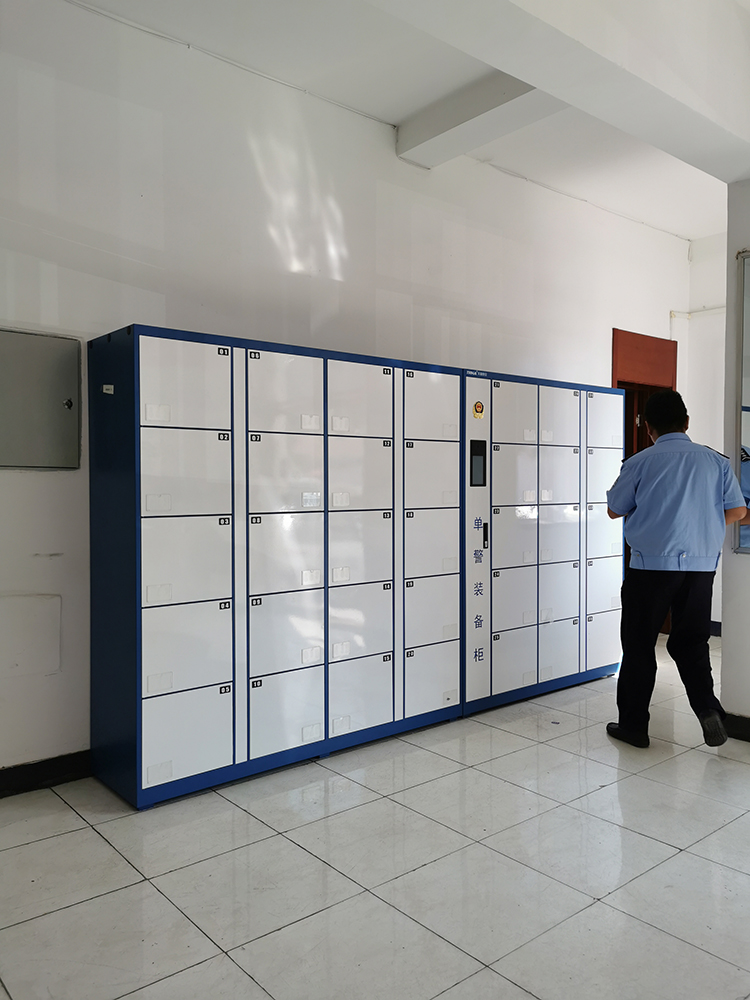

8、單警裝備柜樣式規格

Ø 采用主副組合式，1臺主控柜+多臺副機柜，根據使用人數確定箱格數量；
Ø 主控柜尺寸：寬1230*高1900*深500mm；

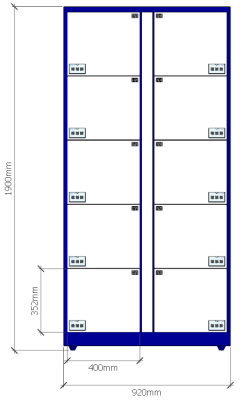

Ø 副機柜尺寸：寬920*高1900*深500mm；
Ø 單箱尺寸：寬400*高351.6*深500mm；
Ø 規格尺寸可根據使用要求定制；
